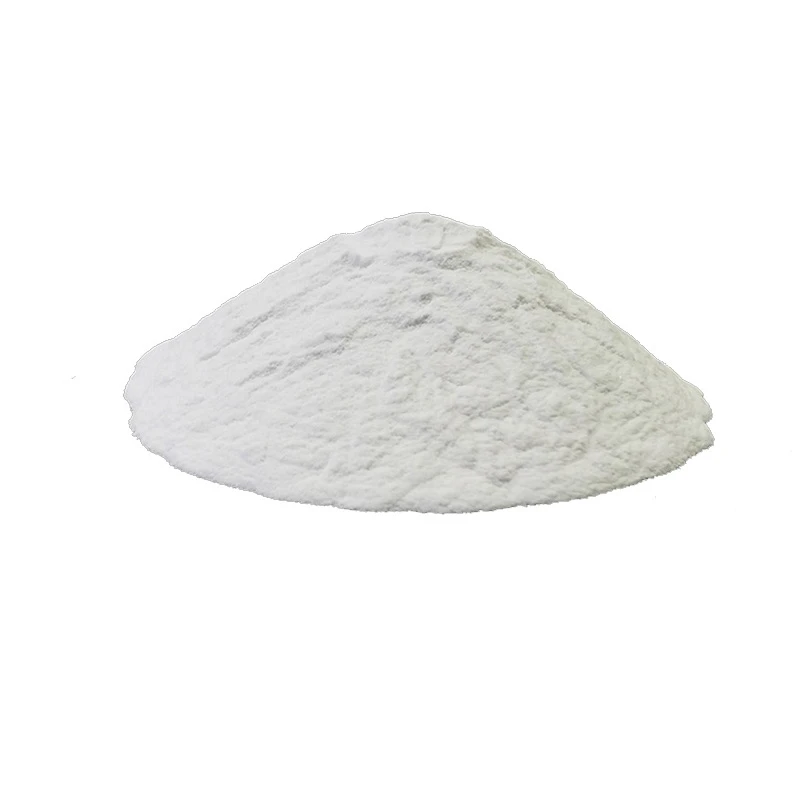

ARC hợp nhất alumina
Các tinh thể Corundum tan chảy trong lò hồ quang điện 2000 độ cung cấp bảo đảm lớp dưới cùng cho tuổi thọ của vật liệu chịu lửa và hiệu quả mài
Bản chất sản phẩm

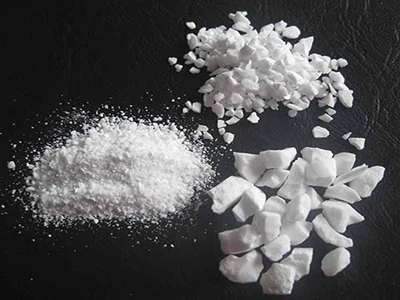

Đây không phải là bột alumina thông thường, nhưng corundum tinh thể đơn được tan chảy và kết tinh lại từ bauxite ở mức lớn hơn hoặc bằng 2000 độ . Đặc điểm của nó có nguồn gốc từ:
Tăng trưởng tinh thể
Làm mát chậm thành hình thức 10-400 μm hoàn chỉnh -al₂o₃ tinh thể
Loại bỏ tạp chất tự nhiên
Fe/Si và các tạp chất khác nổi và tách biệt trong quá trình luyện (độ tinh khiết 95-99.5%)
Kiểm soát phương pháp fractometry
Các hạt đa dạng được sản xuất sau khi nghiền (hiệu suất mài/liên kết tăng cường)
Thông số kỹ thuật

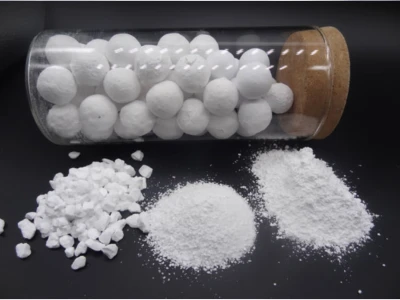

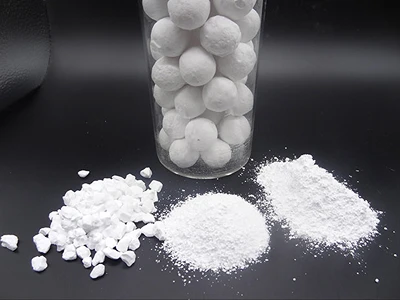

Thành phần điển hình:
- Brown corundum: al₂o₃ 94-97%|Tio₂ 1.5-3.5% (Tăng cường) 丨 Sio₂ 1-2%
- Corundum trắng: Al₂o₃ 99,2%| NA₂O nhỏ hơn hoặc bằng 0,3% (kiểm soát natri để ngăn chặn vụ nổ)
Tính chất vật lý:
- Độ cứng của Mohs: 9.2 (chỉ thứ hai sau kim cương)
-Bulk Mật độ: 1.7-1.9 g/cm³ (ảnh hưởng đến lưu biến của các diễn viên)
- Magnetics:<0.02% (key indicator for precision polishing)
Tại sao chọn điện tử thay vì thiêu kết?
So sánh sản phẩm
So sánh giữa điện giật và thiêu kết
| Các mục so sánh | Hợp nhất alumina | Sintered alumina |
| Cấu trúc tinh thể | Hoàn thành tinh thể đơn | Tổng hợp đa tinh thể |
| Ổn định sốc nhiệt | 1700 độ Nhiệt độ phòng 15 lần mà không bị nứt | Thường xuyên<10 cycles |
| Công cụ mài sống | Độ bền của bánh mài ↑ 35% | Dễ dàng thụ động và rơi ra |
Kịch bản ứng dụng
Kịch bản 1: Phần hàng loạt của nhà máy vật liệu chịu lửa
"Khi có thể được đúc của bạn cần chống xói mòn thép nóng chảy 1600 độ:
Thêm 8-15% 3-5 mm tổng hợp corundum màu nâu hợp nhất
Kháng ăn mòn cao hơn 2,3 lần so với Corundum thiêu kết
Tham khảo trường hợp của Công ty Thép: tuổi thọ mịn từ 85 lần đến 122 lần
Cảnh 2: Hội thảo sản xuất sản phẩm mài mòn
"Khi chế biến hợp kim niken cao (chẳng hạn như Inconel 718):
Sử dụng bánh xe mài F80 White Corundum
Giảm độ bám dính 70% so với chất chống mài mòn cacbua silicon
Dữ liệu đo lường: Giá trị RA bề mặt giảm từ 1,2μm xuống 0,6μm
Sản xuất và kiểm soát chất lượng (chi tiết thực)
Truy xuất nguồn gốc nguyên liệu thô

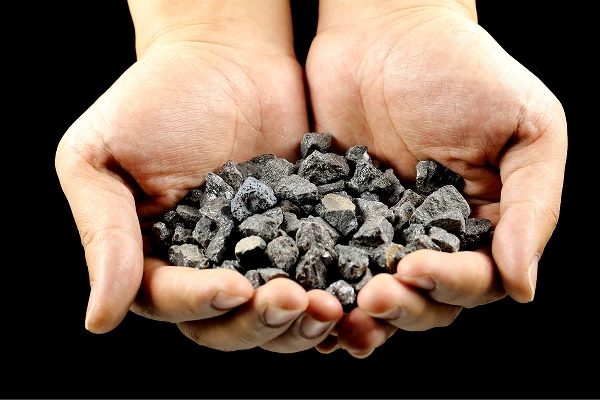

Bauxite: Mỏ Henan Sanmenxia A (lớn hơn hoặc bằng 85%, kali thấp và natri)
Quá trình luyện kim
Quá trình tan chảy 36 giờ → 72 giờ làm mát tự nhiên → máy nghiền hàm + máy nghiền con lăn
Kiểm soát kích thước hạt

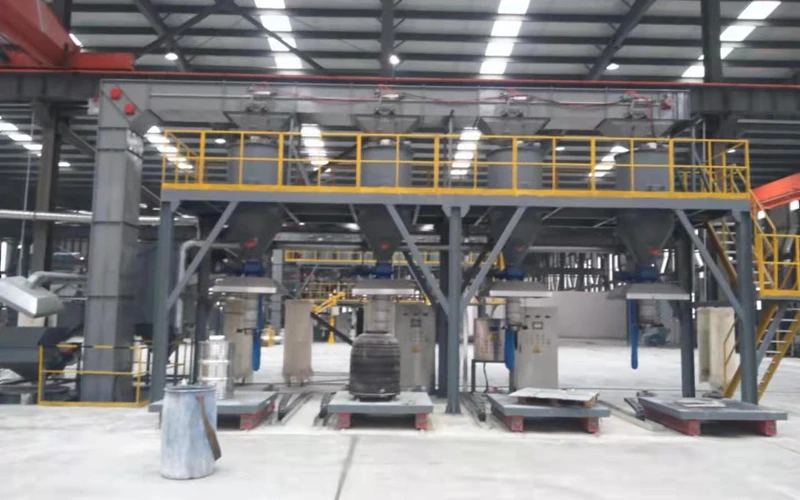

Nguyên liệu thô → nghiền thô → tách từ tính và loại bỏ sắt → sàng lọc và phân loại → định hình luồng không khí
Câu hỏi thường gặp
Nếu bạn là:
Thiết kế dung dịch Lớp lót lò nung nhiệt độ cao
Tìm kiếm một tập hợp hiệu quả chi phí để thay thế zirconium corundum
Giải quyết vấn đề mài cacbua và dính cát
Chú phổ biến: ARC hợp nhất Alumina, Trung Quốc đã hợp nhất các nhà sản xuất alumina, nhà cung cấp
Bạn cũng có thể thích
Gửi yêu cầu
