Giới thiệu về Mullite

Mullite được chia thành ba loại: -mullite, tương đương với 3Al2O3·2SiO2 nguyên chất, gọi là loại 3:2; -mullite, dung dịch rắn có dư Al2O3, tính chất giãn nở nhẹ, gọi là loại 2:1; Gamma-mullite, dung dịch rắn với một lượng nhỏ TiO2 và Fe2O3. Mullite ổn định về tính chất hóa dầu và không hòa tan trong HF. Mật độ của nó là 3,03g/cm3, độ cứng Mohs 6 ~ 7, điểm nóng chảy 1870 độ, độ dẫn nhiệt (1000 độ ) là 13,8W/(m·K), hệ số giãn nở tuyến tính (20 ~ 1000 độ ) là 5,3×{{ 30}} độ, mô đun đàn hồi 1,47×1010Pa.

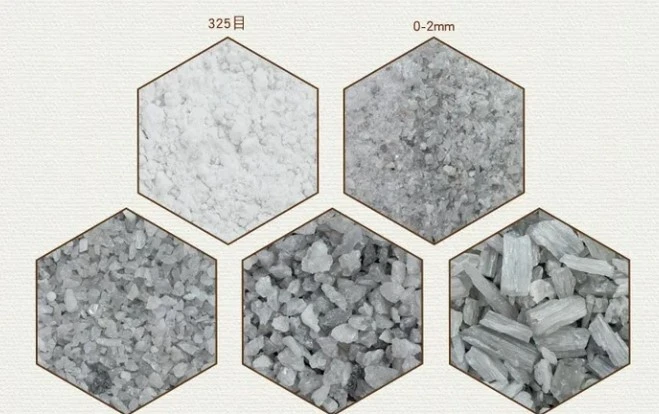

Mullite là nguyên liệu thô chịu lửa với thành phần chính là pha tinh thể 3Al2O3.2SiO2. Mullite được chia thành mullite tự nhiên và mullite tổng hợp. Mullite tự nhiên rất hiếm và thường là chất tổng hợp. Thành phần hóa học của mullite là Al2O371,8% và SiO228,2%. Cấu trúc khoáng vật là hệ tinh thể hình thoi, các tinh thể sắp xếp thành cột dài, hình kim và chuỗi. Mullite kim được xen kẽ trong các sản phẩm để tạo thành một bộ xương vững chắc.

Mullite có đặc tính cơ và nhiệt tốt ở nhiệt độ cao nên mullite tổng hợp và các sản phẩm của nó có ưu điểm là mật độ và độ tinh khiết cao, độ bền kết cấu cao ở nhiệt độ cao, tốc độ rão thấp ở nhiệt độ cao, tốc độ giãn nở nhiệt thấp, khả năng chống xói mòn hóa học mạnh. và khả năng chống sốc nhiệt tốt.

Việc sản xuất vật liệu mullite nói chung có thể được làm từ các khoáng chất thuộc nhóm kaolinite, sillimanite, nhôm hydroxit hoặc oxit nhôm và silicon dioxide được tổng hợp trực tiếp. Vật liệu đất sét phản ứng với các khoáng chất nhóm alumina hoặc sillimanite và alumina công nghiệp ở điều kiện gia nhiệt F để tạo thành mullite sơ cấp và thứ cấp, và mullite sơ cấp được hình thành trong khoảng 1000 ~ 1200 độ, và độ kết tinh tăng lên khi nhiệt độ tăng thêm. Sự hình thành mullite thứ cấp thường kết thúc ở 1650 độ. Để sản xuất các sản phẩm mullite đậm đặc, quy trình thiêu kết hai bước thường được sử dụng. Mullite có hai dạng tinh thể: hình kim và hình lăng trụ. Mullite dạng kim tăng cường pha thủy tinh và pha thành phần hóa học vật liệu, và độ khúc xạ của mullite dạng kim cao hơn so với mullite hình lăng trụ. Kaolinite được nung nóng nhanh đến hơn 1400 độ C để tạo thành mullite dạng kim. Ngược lại, gia nhiệt chậm đến nhiệt độ thấp hơn sẽ tạo thành mullite hình lăng trụ. Ngoài ra còn có các báo cáo về mullite hình ống và hình cầu, cái trước được cho là do kích thước tứ diện silica và alumina không khớp nhau dẫn đến sức căng do hình dạng ống gây ra, cái sau được gọi là mullite nitơ. Các đặc tính dị hướng giãn nở nhiệt mullite làm cho nó có độ ổn định nhiệt tốt. Khi vật liệu mullite tiên tiến được sử dụng làm bộ phận cấp liệu, nó có thể được thay thế trực tiếp vào máy cấp liệu đang chạy mà không cần làm nóng trước.

Chú phổ biến: giới thiệu về mullite, Trung Quốc giới thiệu về nhà sản xuất, nhà cung cấp mullite
