Tổng hợp Mullit

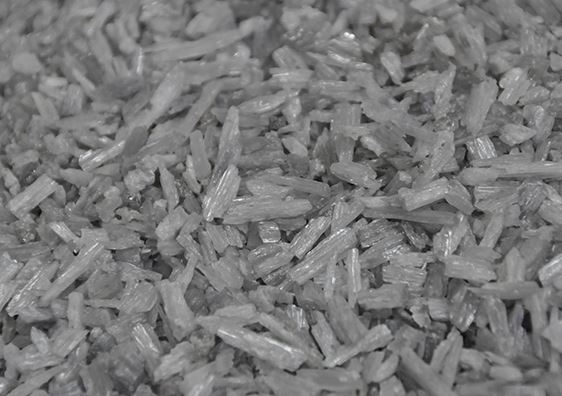

Các phương pháp tổng hợp mullite có thể được chia thành phương pháp thiêu kết và phương pháp nấu chảy bằng điện. Phương pháp thiêu kết có thể được chia thành phương pháp khô và phương pháp ướt theo cách chuẩn bị nguyên liệu thô. Phương pháp khô là nghiền các nguyên liệu lại với nhau rồi đốt bằng lò quay hoặc lò tuynel sau khi ép bi hoặc nén chặt. Quá trình ướt là nghiền vật liệu hỗn hợp thành bùn với nước, sau đó ép và lọc để khử nước thành bánh bùn, và ép chân không bùn thành phần bùn hoặc trống bùn rồi đốt.
Phương pháp nấu chảy điện là thêm vật liệu hỗn hợp vào lò hồ quang, nấu chảy ở nhiệt độ cao do hồ quang tạo thành, kết tinh làm mát, sử dụng nguyên liệu thô tự nhiên (như bauxite, v.v.), có thể được nghiền trực tiếp thành<1.5mm particles without grinding, and then mixed with other powdered raw materials in the mixer evenly.
Tổng hợp mullite bằng quá trình thiêu kết thường được thực hiện ở nhiệt độ 1650 ~ 1700 độ. Các yếu tố chính ảnh hưởng đến quá trình tổng hợp mullite bằng quá trình thiêu kết là độ tinh khiết của nguyên liệu thô, độ mịn của nguyên liệu thô và nhiệt độ nung. Việc tổng hợp lenite bằng phương pháp thiêu kết chủ yếu phụ thuộc vào phản ứng pha rắn giữa Al2O3 và SiO2, do đó việc cải thiện độ phân tán của nguyên liệu thô sẽ đẩy nhanh quá trình phản ứng cùng pha. Đặc biệt, các hạt<8μm have a great effect on the formation and sintering of synthetic mullite. It can be seen that the full mixing and fine grinding of raw materials is an important process condition to promote the solid phase of the synthesis of mullite. Mullite generally begins to form at 1200 ° C and ends at 1650 ° C. At this time, it is micro-grained, and the crystallization develops well when the temperature exceeds 1700℃. It can be seen that the combustion temperature directly affects the formation and crystal development of mullite. Therefore, heating to a certain firing temperature and extending a certain holding time are necessary conditions for the synthesis of mullite. The purity of the raw materials used to synthesize mullite is very strict, and a small amount of impurities will reduce the content of mullite.
Trong sản xuất công nghiệp không thể tránh khỏi việc mang theo nhiều loại tạp chất như Fe2O3, TiO2, CaO, MgO, Na2O, K2O, trong đó có hại nhất là Na2O và K2O, có tác dụng ức chế sự hình thành mullite, dẫn đến quá trình sản xuất. của một số lượng lớn các pha thủy tinh giàu silica, làm giảm hàm lượng mullite. Fe2O3 làm chậm quá trình hóa thạch mullite và tăng số pha thủy tinh. Khi tồn tại một lượng nhỏ TiO2, một phần ion Ti đi vào đặc tính mullite tạo thành dung dịch rắn, thúc đẩy sự hình thành và phát triển mullite và tinh thể, khi hàm lượng TiO2 quá cao vẫn đóng vai trò chất trợ dung. Mullite nấu chảy bằng điện được điều chế bằng cách nấu chảy hợp chất trong lò hồ quang và làm nguội mullite từ nóng chảy. Quá trình kết tinh tương tự như sơ đồ pha của hệ Al2O{13}}SiO2.
When the Al2O3 of the compound is higher than 71.8% of the theoretical group in mullite, a mullite solid solution with excess Al2O3 is formed, that is, β-mullite, and only when the Al2O3>80% sẽ xuất hiện pha corundum. Thành phần pha khoáng của mullit nung chảy nói chung là pha tinh thể mullite và pha thủy tinh. So với mullite thiêu kết, các tinh thể mullite nung chảy phát triển tốt, hạt lớn và ít khuyết tật hơn, kích thước tinh thể gấp hàng trăm lần so với mullite thiêu kết nên tính chất cơ học ở nhiệt độ cao và khả năng chống xói mòn tương đối tốt.

Chú phổ biến: tổng hợp mullite, Trung Quốc tổng hợp các nhà sản xuất, nhà cung cấp mullite
